HTR4K

4K HDMI光纖延長器透過LC光纖傳輸視訊、音訊和KVM

一套配對系統即可實現完整的遠端 4K 連線。透過光纖將 HDMI 視訊、立體聲效能和鍵盤/滑鼠控制訊號從訊號源延伸到顯示端。

4K@60Hz最高解析度
3840 × 2160

液晶光纖

20公里最大傳輸
單模光纖

視訊音訊 KVM

HTR4K 的內涵遠不止於畫面。 發射器和接收器在一個光纖擴展系統中傳輸遠端工作站的基本訊號。

4K@60Hz支援HDMI 2.0向下相容和HDCP 2.2的超高清視訊傳輸。

立體聲音訊發射器端設有專用的 3.5 毫米音訊輸入接口，接收器端設有專用的輸出接口。

遠端KVM在接收器端連接鍵盤和滑鼠，即可遠端控制來源電腦。

一條光鏈路完整訊號路徑

HTR4K 採用單發射器單接收器系統。將訊號源連接到 TX，顯示器和控制器連接到 RX，然後用 LC 光纖連接兩端。

液晶光纖最遠可達 20 公里

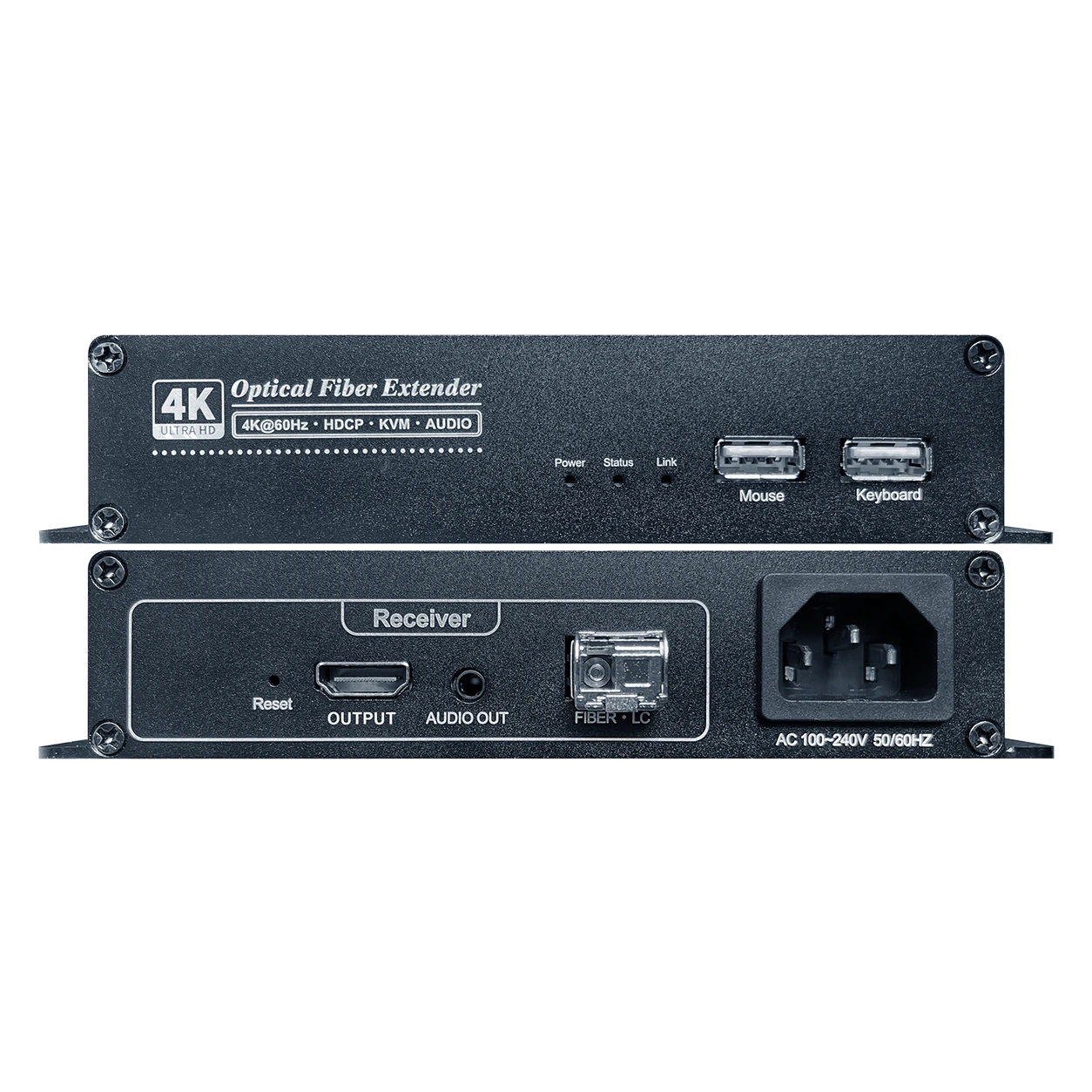

HTR4K接收器顯示其連接面板 — RXHDMI介面 · 音訊 · 滑鼠 · 鍵盤

HDMI視頻最高解析度可達 3840 × 2160@60Hz

立體聲音訊3.5 毫米輸入和輸出

鍵盤遠端USB控制

老鼠遠端USB控制

控制源頭來自接收器

將來源電腦透過 USB-PC 介面連接到發射器。接收器端設有專用鍵盤和滑鼠接口，可直接控制顯示設備。

影片遠端顯示器上的 4K HDMI 影像

聲音的視訊系統附帶立體聲。

KVM接收器端的鍵盤和滑鼠控制

本地 HDMI 迴路輸出

發射器在訊號源端保持 HDMI 顯示器連接，同時同一系統透過光纖將訊號傳送到遠端接收器。

本地監控，遠端擴展。

HDMI 輸入+HDMI 環路

三個距離一台 HTR4K 系列

選擇與已安裝光纖和所需傳輸距離相符的光纖版本。此系列產品的核心視訊、音訊、KVM 和環出功能保持一致。

300米多模雙纖

10公里單模單纖

20公里單模單纖

專為穩定傳輸 4K 視訊而設計

輔助技術在背景運行，因此系統可以作為 AV 訊號鏈中可靠的一部分進行安裝和運行。

即插即用

純硬體設計

無需任何軟體操作流程。系統會自動匹配連接的訊號源和顯示設備。

10G傳輸

高頻寬

專為傳輸高解析度 4K 視訊所需的資料而設計。

自動均衡

穩定訊號

數位視訊壓縮和自動均衡技術支援高效傳輸和清晰播放。

鏡像或擴展

靈活的顯示模式

根據工作流程，使用連接的 Windows 來源的鏡像或擴充顯示模式。

技術要點

HTR4K 安裝規劃的關鍵整合規格。

最高解析度: 3840 × 2160@60Hz
HDMI: HDMI 2.0，向下相容
內容保護: HDCP 2.2
光介面: 液晶光纖
力量: 內部交流電壓 100–240 伏，50–60 赫茲
機殼尺寸: 170 × 140 × 35 毫米，含安裝耳

4K視訊音訊和控制光纖

HTR4K 將遠距離光纖傳輸與完整的遠端 HDMI 工作站所需的基本連接相結合。

HTR4K產品規格
產品類型	4K光纖延長器/HDMI光纖收發器
輸電結構	1 個 TX 對 1 個 RX，包括發射器和接收器
最高解析度	VESA 標準，≤3840 × 2160 @ 60Hz
HDMI 標準	HDMI 2.0，向下相容
HDCP	HDCP 2.2
3D	支援
傳染	10G傳輸
光纖介面	液晶光纖介面
聲音的	音訊視訊同步輸出；3.5mm音訊輸出接口，雙軌
HDMI迴路輸出	發射器支援本地HDMI環路輸出，用於監控
KVM	內建KVM功能；支援擴充控制USB滑鼠和USB鍵盤
連接埠規格
HDMI視訊輸入/輸出	1 個 HDMI 輸入埠；2 個 HDMI 輸出埠；HDMI-A 介面

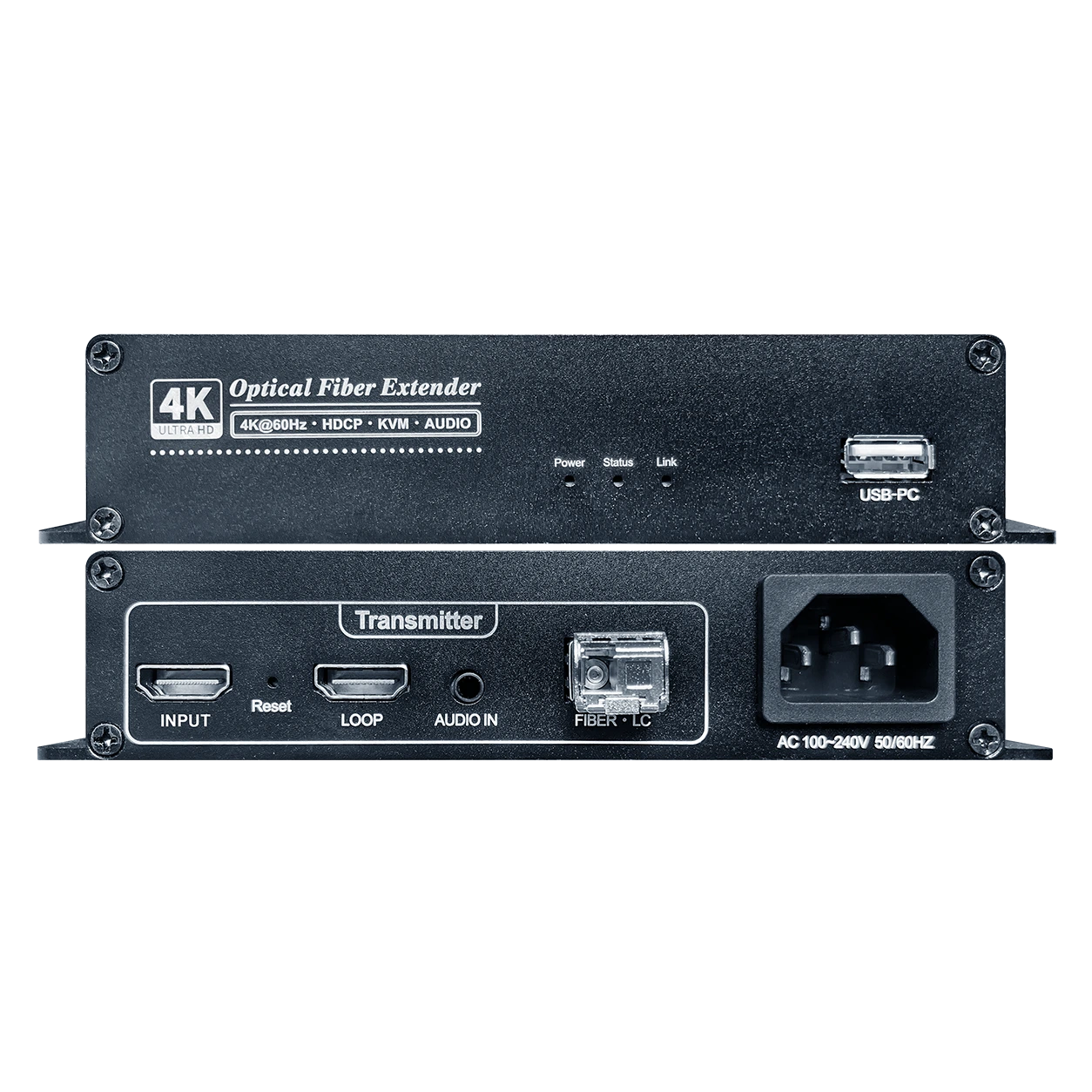

TX介面	HDMI 輸入、HDMI 迴路輸出、音訊輸入、USB 連接電腦、LC 光纖介面、重置
RX介面	HDMI 輸出、音訊輸出、滑鼠 USB 連接埠、鍵盤 USB 連接埠、LC 光纖介面、重設按鈕
指標	電源、狀態、連結
一般規格
電源	內部電壓：100–240V 交流電，50–60Hz
儲存環境	溫度：-40℃～+80℃；濕度：10%～90%，無冷凝
工作環境	溫度：0℃～+60℃；濕度：10%～90%，無冷凝
機器尺寸	尺寸：170毫米（長）× 140毫米（寬）× 35毫米（高），含耳鉤
包裝尺寸	300毫米（長）× 255毫米（寬）× 155毫米（高）
產品重量	毛重：2.0公斤
包裝重量	體積重量：3.0公斤
保固單	1 年
車型選項
HTR4K_300M	多模雙纖 · 300公尺 · 產品編號：PN202409006
HTR4K_10公里	單模單纖 · 10公里 · 產品編號：PN202409005
HTR4K_20公里	單模單纖 · 20公里 · 產品編號：PN202409004
